Những thông tin cần lưu ý khi thiết kế thang máy

Thiết kế thang máy được xem là bước quan trọng giúp chủ đầu tư xác định được các thông số kỹ thuật tiêu chuẩn cần lưu ý trước khi lắp đặt thang và đưa vào hoạt động. Việc nắm chắc các kích thước và thông số kỹ thuật của thang máy sẽ giúp chủ đầu tư lựa chọn được đúng loại thang máy phù hợp với nhu cầu sử dụng và diện tích của công trình. Bài viết dưới đây sẽ cung cấp chi tiết những thông tin cần lưu ý khi thiết kế thang máy.

Thông số cần lưu ý khi thiết kế thang máy

Để lựa chọn thiết kế thang máy phù hợp, ngoài những vấn đề cần lưu ý như mục đích sử dụng hay quy mô công trình, chủ đầu tư cần quan tấm đến các thông số kỹ thuật của thang, bao gồm:

• Kích thước giếng thang.
• Chiều sâu hố Pit.
• Chiều cao OH.
• Tải trọng của thang máy.

Đối với thang máy có phòng máy cần xây dựng phòng máy với chiều cao như thế nào? Còn đối với loại thang máy không có phòng máy cần thiết kế thang máy sao cho vị trí đặt các thiết bị phù hợp với không gian của tầng đặt máy.

Lựa chọn kích thước giếng thang khi thiết kế thang máy

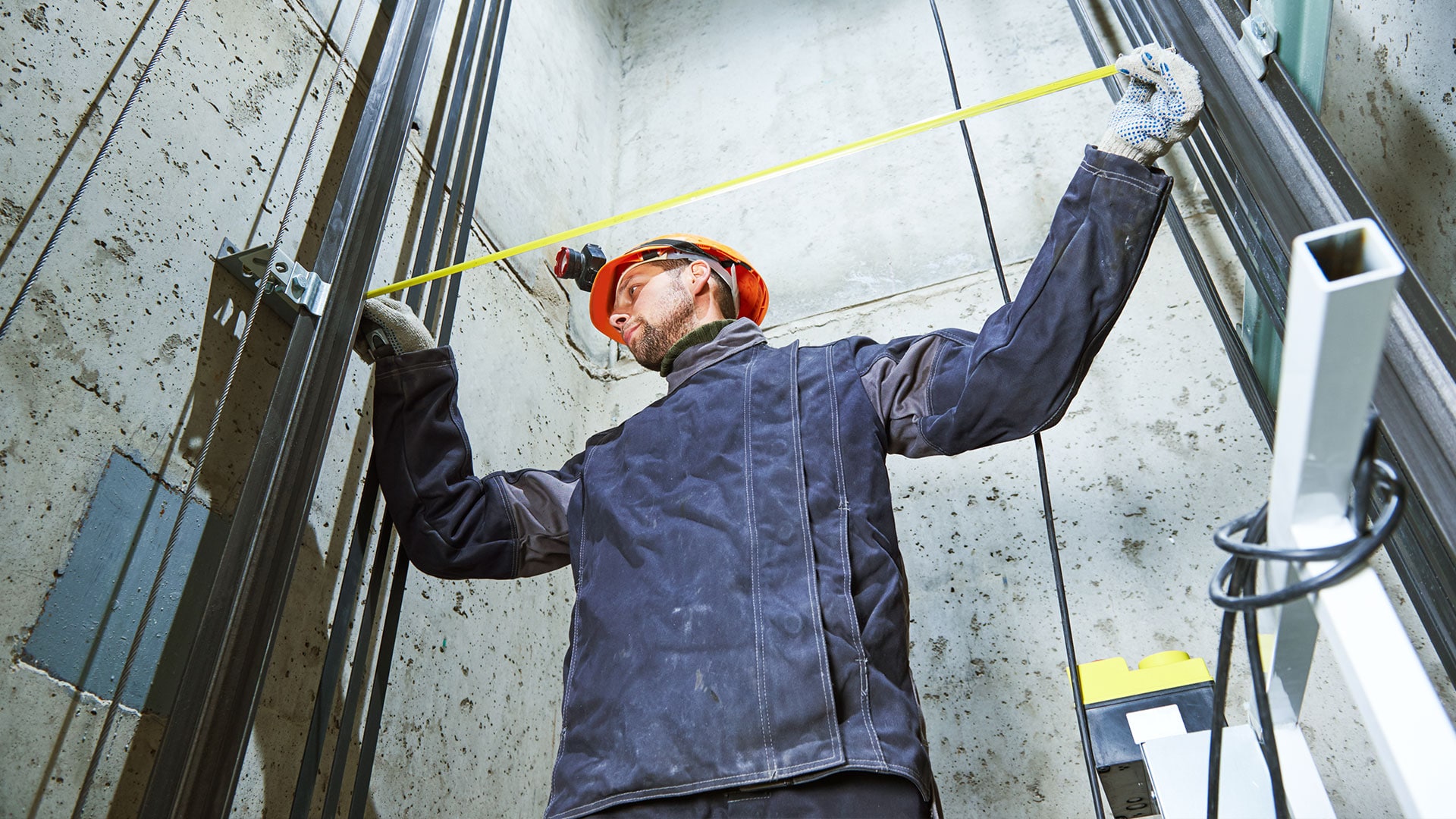

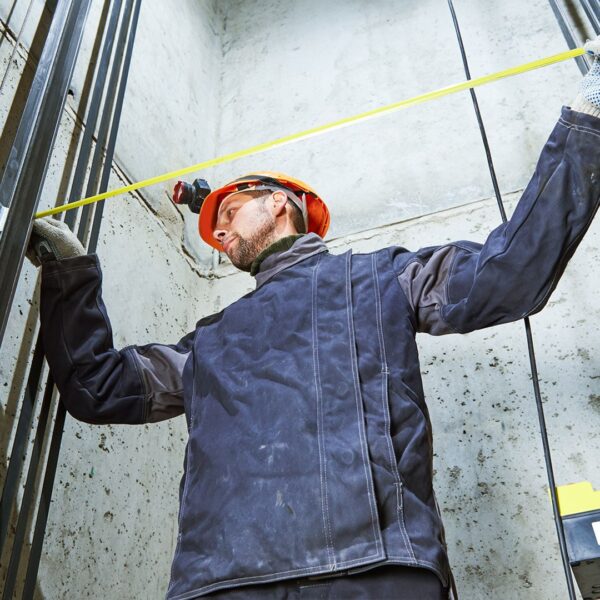

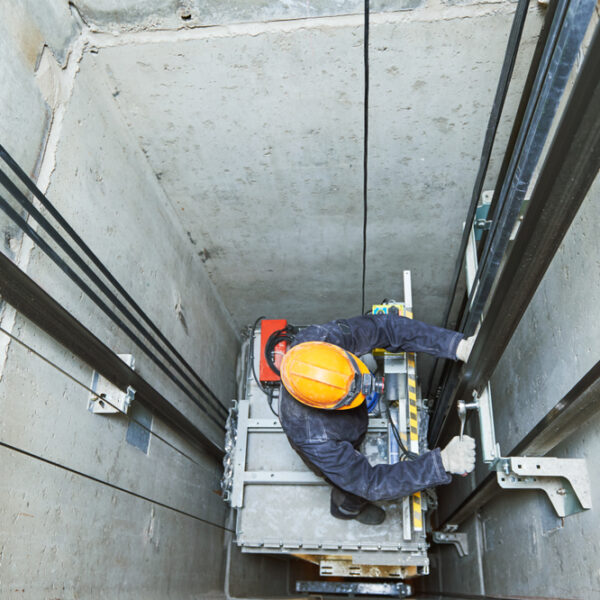

Giếng thang hay hố thang là phần không gian hình lăng trụ để cabin có thể di chuyển lên xuống. Kích thước thước của giếng thang sẽ được thiết kế tùy thuộc vào tải trọng, diện tích hoặc loại thang lắp đặt. Chất lượng và độ chính xác của hố thang cần được tính toán hợp lý nhằm đảm bảo cho quá tình thi công và lắp đặt.

Trong một bản thiết kế thang máy kích thước giếng thang sẽ được thể hiện bằng hai thông số khác nhau bao gồm: kích thước thông thủy và kích thước phủ bì.

Kích thước phủ bì là phần diện tích được tính từ mép ngoài cùng bên này tới mép ngoài cùng bên kia của hố thang, bao gồm các kết cấu, khung bao che giếng thang (cột bê tông hoặc cột thép, tường kính) và kích thước lọt sáng.

Kích thước thông thủy là phần diện tích sau khi đã được trừ kết cấu, kích thước này thường nhỏ hơn kích thước phủ bì thang máy từ 100mm đến 300mm tùy thuộc vào dạng kết cấu trên.

Ngoài các thông số trên, kết cấu bên trong giếng thang yêu cầu thông số liên quan khác bao gồm:

• Hệ cột chịu lực: Tùy thuộc vào mức tải trọng, tốc độ và một số yếu tố khác, cột chịu lực sẽ được thiết kế và thi công theo hai dạng chính đó là dựng cột bê tông kết hợp xây tường gạch hoặc dựng hệ kết cấu khung thép chịu lực. Kích thước của hệ cột chịu lực tiêu chuẩn là: 200mm * 200mm.
• Đà kiềng giữa tầng: Được thiết kế thành các tấm kim loại hình vuông (kích thước 200mm * 200mm) là giá đỡ để giữ rail bám chặt vào đà bê tông (bracket), khoảng cách giữa các đà kiềng thường từ 1500mm – 1700mm, đà kiềng giữa tầng giúp quyết định độ ổn định và độ êm của thang.
• Đà lăng tô (đà cửa): Tương tự như đà kiềng giữa tầng, đà lăng tô được thiết kế để giúp hệ thống cửa tầng kết nối được với hệ cột chịu lực của hố thang. Kích thước tiêu chuẩn của đà lăng tô là 200mm * 200mm.

Thông số kỹ thuật của hố Pit

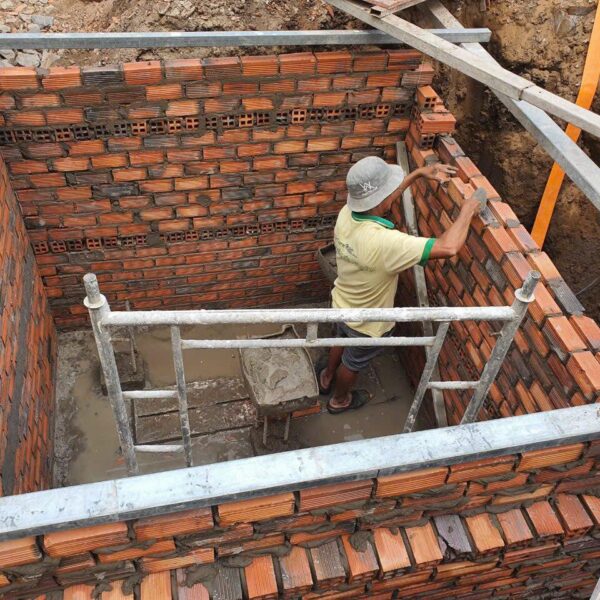

Hố pit là phần hố nằm dưới cùng của giếng thang, được tính từ đáy giếng thang lên đến mặt sàn của tầng dừng thấp nhất. Hố pit được thi công nhằm giữ an toàn cho quá trình vận hành của thang máy. Đây được coi là bước đệm an toàn để đảm bảo chống đỡ và giữ cho thang di chuyển một cách cố định vận hành theo phương thẳng đứng.

Phần đáy của hố pit thường được thi công bằng bê tông với độ dày tối thiểu là 200mm * 200mm và chống thấm.

Thông số kỹ thuật chiều cao OH

Chiều cao OH là khoảng cách được tính từ mặt sàn trên cùng có cửa thang máy cho đến mặt sàn phòng máy. Đây là phần không gian an toàn để chứa được cabin khi đi lên tầng cao nhất. Đối với thang máy không phòng máy thì 1 phần của chiều cao OH sẽ được sử dụng để lắp đặt các thiết bị và các bộ phận quan trọng như máy kéo, tủ điện…Ngoài ra chiều cao OH còn góp phần quan trọng trong việc vận hành và sử dụng thang máy sau khi lắp đặt, vì vậy việc tính toán và thiết kế chiều cao OH là điều rất quan trọng.

Kích thước tiêu chuẩn của chiều cao OH dựa vào thiết kế của từng loại thang máy. Đối với loại thang máy có phòng máy, chiều cao OH tiêu chuẩn tối thiểu là 4000mm (theo TCVN). Còn đối với loại thang máy không phòng máy, chiều cao OH tối thiểu là 4600mm (theo TCVN).

Lựa chọn tải trọng của thang máy

Tải trọng thang máy là hạn mức khối lượng mà hệ thống thang máy có khả năng vận chuyển trong một hành trình. Khi khối lượng này vượt quá hạn mức, hệ thống thang máy sẽ báo động và ngưng hoạt động của cabin giúp đảm bảo an toàn cho người sử dụng và đảm bảo độ bền của thang máy.

Mức tải trọng được xem là yếu tố quan trọng ảnh hưởng trực tiếp đến các thông số khác nhau trong thiết kế thang máy như: kích thước giếng thang, kích thước cabin, tốc độ…

Việc lựa chọn mức tải trọng thang máy phù hợp với nhu cầu sử dụng không chỉ giúp chủ đầu tư tiết kiệm chi phí mà còn đảm bảo cho thang máy hoạt động ổn định và tối ưu.

Đối với thang máy gia đình, mức tải trọng cũng sẽ quyết định số lượng hành khách sử dụng trong một hành trình.

Ví dụ, thang máy gia đình có mức tải trọng 300kg, số lượng thành viên sử dụng trong một hành trình sẽ là 3 người/lượt.

Thang máy gia đình có mức tải trọng 375kg, số lượng thành viên sử dụng trong một hành trình sẽ là 5 người/lượt.
